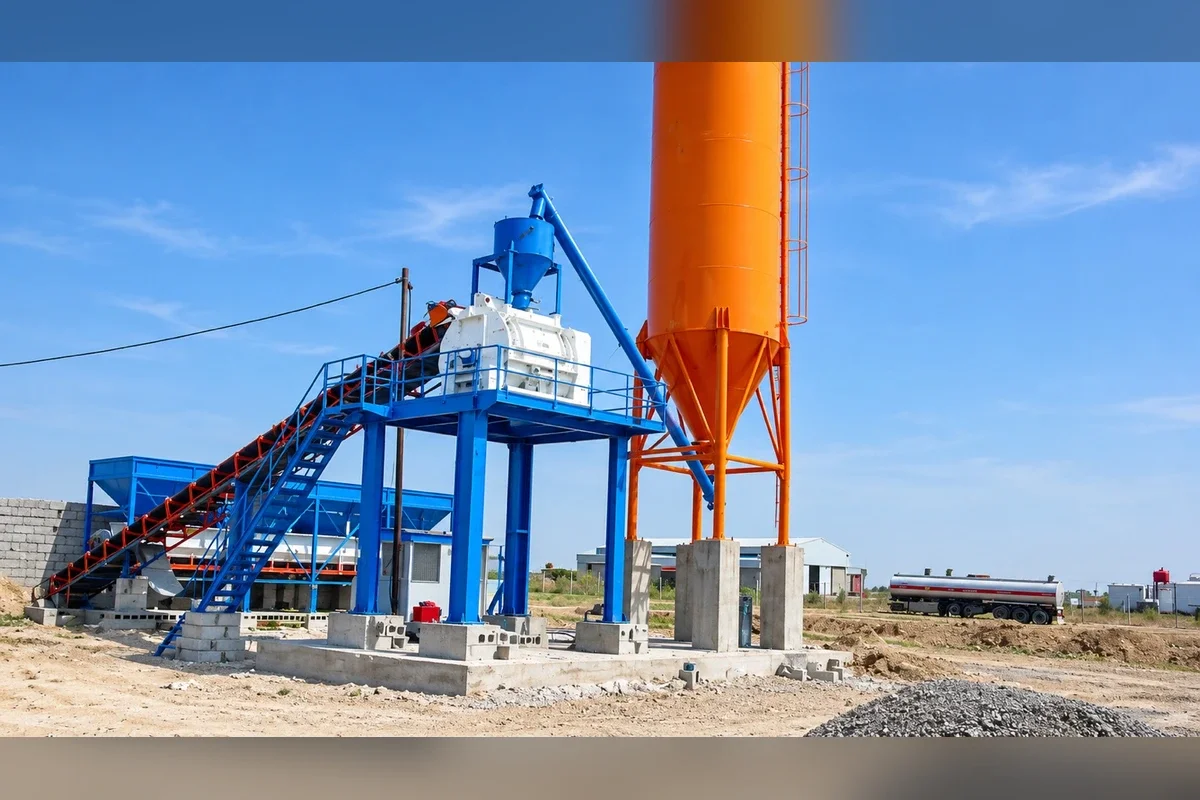

سیستم توزین بچینگ پلانت چگونه کار میکند؟
مقدمه
دقت در اندازهگیری مواد اولیه یکی از مهمترین عوامل در تولید بتن باکیفیت است. در بچینگ پلانت، سیستم توزین وظیفه دارد مقدار مشخصی از مصالح، سیمان، آب و در صورت استفاده، افزودنیها را با دقت اندازهگیری کند تا ترکیب بتن مطابق طرح اختلاط موردنظر باشد.
عملکرد صحیح سیستم توزین علاوه بر تأثیر مستقیم بر کیفیت بتن، باعث کاهش مصرف مواد، جلوگیری از هدررفت و افزایش ثبات در تولید میشود. در این مقاله با اجزای اصلی و نحوه عملکرد سیستم توزین بچینگ پلانت آشنا میشویم.
سیستم توزین بچینگ پلانت چیست؟
سیستم توزین مجموعهای از تجهیزات مکانیکی، الکتریکی و کنترلی است که برای اندازهگیری دقیق مواد اولیه مورد استفاده در تولید بتن طراحی شده است.
این سیستم معمولاً شامل مخازن توزین، لودسلها، تجهیزات انتقال مواد و سیستم کنترل است. مقدار مواد در هر مرحله اندازهگیری شده و پس از رسیدن به وزن تعیینشده، فرآیند توزین متوقف میشود.
به این ترتیب، مواد اولیه با نسبت مشخص وارد مرحله اختلاط شده و بتن با ترکیب یکنواخت و قابل کنترل تولید میشود.
اجزای اصلی سیستم توزین
سیستم توزین بچینگ پلانت از بخشهای مختلفی تشکیل شده است که مهمترین آنها عبارتاند از:
لودسل (Load Cell): برای اندازهگیری وزن مواد
مخازن یا بینهای توزین: برای دریافت و نگهداری موقت مواد
دریچههای تخلیه: برای انتقال مواد پس از پایان توزین
تجهیزات انتقال مواد: برای رساندن مصالح و سایر مواد به بخش توزین
سیستم کنترل و PLC: برای مدیریت و کنترل فرآیند توزین
تابلو قدرت و فرمان: برای کنترل تجهیزات الکتریکی و عملکرد سیستم
هماهنگی صحیح این اجزا باعث میشود فرآیند توزین با دقت و سرعت مناسب انجام شود.
نحوه توزین مصالح در بچینگ پلانت
مصالح سنگی مانند شن و ماسه از طریق سیلوهای مصالح به سیستم توزین منتقل میشوند. مقدار مورد نیاز هر نوع مصالح بر اساس طرح اختلاط مشخص شده و بهصورت جداگانه یا طبق طراحی دستگاه، وارد مخزن توزین میشود.
لودسلهای نصبشده در زیر مخزن، وزن مواد را اندازهگیری میکنند و اطلاعات وزن به سیستم کنترل منتقل میشود. زمانی که وزن ماده به مقدار تعیینشده برسد، دریچه مربوطه بسته شده و توزین آن ماده پایان مییابد.
پس از تکمیل توزین، مصالح به سمت میکسر منتقل میشوند تا با سیمان، آب و سایر مواد ترکیب شوند.
توزین سیمان چگونه انجام میشود؟
سیمان معمولاً از سیلوی سیمان به مخزن توزین سیمان منتقل میشود. سیستم کنترل مقدار موردنیاز سیمان را بر اساس طرح اختلاط تعیین میکند و انتقال سیمان تا رسیدن به وزن مشخص ادامه پیدا میکند.
لودسلها وزن سیمان داخل مخزن را بهصورت لحظهای اندازهگیری کرده و اطلاعات آن را به سیستم کنترل ارسال میکنند. پس از رسیدن به مقدار موردنظر، انتقال سیمان متوقف شده و سیمان برای ورود به میکسر آماده میشود.
توزین آب و افزودنیها
آب نیز مانند مصالح و سیمان باید با مقدار مشخصی وارد فرآیند تولید شود. در بچینگ پلانت، آب توسط مخزن و سیستم توزین مربوطه اندازهگیری شده و سپس به میکسر منتقل میشود.
در صورت استفاده از افزودنیهای بتن، مقدار موردنیاز آنها نیز طبق طرح اختلاط تعیین و به کمک سیستم اندازهگیری و کنترل، به فرآیند تولید اضافه میشود.
دقت در این مرحله اهمیت زیادی دارد؛ زیرا تغییر نسبت آب، سیمان و سایر مواد میتواند روی خواص بتن تولیدشده تأثیر بگذارد.
نقش PLC و سیستم کنترل در توزین
PLC و سیستم کنترل، بخش مهمی از فرآیند اتوماتیک توزین در بچینگ پلانت هستند. اطلاعات دریافتشده از لودسلها توسط سیستم کنترل پردازش شده و عملکرد تجهیزات مختلف بر اساس مقادیر تعیینشده مدیریت میشود.
اپراتور میتواند از طریق تابلو فرمان، فرآیند تولید و توزین را کنترل و وضعیت بخشهای مختلف دستگاه را مشاهده کند.
استفاده از سیستم کنترل مناسب باعث کاهش خطای انسانی، افزایش دقت و ایجاد تکرارپذیری بیشتر در تولید بتن میشود.
اهمیت دقت توزین در کیفیت بتن
طرح اختلاط بتن بر اساس نسبت مشخصی از مواد اولیه تنظیم میشود. بنابراین، اگر مقدار هر یک از مواد بیش از حد یا کمتر از مقدار موردنیاز باشد، ترکیب نهایی بتن نیز تغییر خواهد کرد.
یک سیستم توزین دقیق میتواند به موارد زیر کمک کند:
تولید بتن با ترکیب یکنواخت
کنترل بهتر کیفیت بتن
کاهش مصرف و هدررفت مواد
افزایش تکرارپذیری در تولید
کاهش خطاهای ناشی از اندازهگیری دستی
مدیریت بهتر فرآیند تولید
به همین دلیل، سیستم توزین یکی از بخشهای اساسی یک بچینگ پلانت استاندارد محسوب میشود.
خطاهای رایج در سیستم توزین
دقت سیستم توزین میتواند تحت تأثیر عوامل مختلفی قرار گیرد. خرابی یا کالیبره نبودن لودسل، تجمع مواد در اطراف مخزن، مشکلات مربوط به دریچهها و تجهیزات انتقال و همچنین تنظیمات نادرست سیستم کنترل میتوانند باعث ایجاد خطا در وزنگیری شوند.
بازرسی منظم تجهیزات، بررسی عملکرد لودسلها و نگهداری صحیح سیستم میتواند به حفظ دقت توزین و جلوگیری از توقفهای ناخواسته کمک کند.
سیستم توزین بچینگ پلانت پارس بدیع
سیستم توزین در بچینگ پلانتهای پارس بدیع با هدف اندازهگیری و کنترل دقیق مواد اولیه و هماهنگی با فرآیند اتوماتیک تولید طراحی میشود. این سیستم با استفاده از تجهیزات اندازهگیری و کنترل مناسب، امکان مدیریت دقیق مراحل مختلف توزین و انتقال مواد به میکسر را فراهم میکند.
طراحی صحیح سیستم توزین در کنار تابلو قدرت و فرمان و سیستم کنترل، نقش مهمی در عملکرد منظم و قابل اعتماد بچینگ پلانت دارد.
جمعبندی
سیستم توزین یکی از مهمترین بخشهای بچینگ پلانت است که وظیفه اندازهگیری دقیق مواد اولیه پیش از ورود به مرحله اختلاط را بر عهده دارد. لودسلها، مخازن توزین، دریچهها و سیستم کنترل در کنار یکدیگر فرآیند اندازهگیری و انتقال مواد را مدیریت میکنند.
دقت و عملکرد صحیح این سیستم میتواند به تولید بتن یکنواخت، کاهش هدررفت مواد و کنترل بهتر فرآیند تولید کمک کند. به همین دلیل، انتخاب و طراحی مناسب سیستم توزین از عوامل مهم در عملکرد مطلوب یک بچینگ پلانت است
